Apa itu Penyearah Transformator dan Aplikasinya
Pada tahun 1958, elektronik & pesawat derek telah memimpin jalan untuk pengembangan konversi daya AC ke DC pesawat yang konsisten. TRU (Transformer Rectifier Units) memasok perubahan daya yang efisien, terjangkau, dan konsisten sambil memenuhi kebutuhan kualitas daya terbaru yang keras.
Di seluruh dunia, ketika pemasok terkemuka unit penyearah transformator & penyearah transformator otomatis digunakan untuk pesawat komersial. Mereka menawarkan solusi yang terbukti di lapangan, sangat konsisten yang berkisar dari 125 hingga 250 amp.
Apa itu Penyearah Transformator (Transformer Rectifier)?
Sebuah transformator rectifier adalah transformator yang berisi thyristor atau dioda dalam tangki yang sama dan juga termasuk pengaturan tegangan. Trafo ini digunakan untuk proses industri. Proses ini dapat dilakukan dengan menggunakan suplai DC yang signifikan.
Proses industri yang menggunakan penyearah transformator terutama mencakup elektrolisis, traksi dc, rangkaian penggerak kecepatan variabel yang besar, operasi peleburan, dll. Penerapan penyearah transformator ini akan mendorong pertimbangan desain yang meliputi berikut ini.
- Thyristor menggunakan koneksi seperti tipe bridge (jembatan) yang digunakan untuk tegangan yang lebih tinggi
- Koneksi interphase digunakan untuk aplikasi seperti tegangan rendah dan arus tinggi
- Jumlah pulse (6, 12 dan lebih tinggi dengan perpindahan phase)
- Masalah harmonik dan arus eddy.
Pengaturan tegangan dapat dicapai melalui on-load tap sebaliknya no-load pengubah pada daerah tegangan tinggi. Tingkat baik regulasi ini dapat diperoleh dengan bantuan reaktor jenuh di wilayah sekunder. Unit-unit regulasi dapat diperbaiki jika tidak terpisah.
Fitur Paling Penting
Fitur penyearah transformator meliputi yang berikut ini.
- Minyak dan berpendingin udara
- Berbagai jenis kontrol seperti Manual - Kontrol Variac atau Tap, arus konstan, tegangan arus, referensi otomatis, serta kontrol pemilihan.
- Mengontrol tenaga surya
- Penyela arus menggunakan antarmuka GPS
- SCADA untuk pengendalian dan pemantauan jarak jauh
- Pemantauan Jarak Jauh melalui pencatat data GSM
- Pencatat data
- Pengontrolan dan pemantauan jarak jauh melalui PLC
- Penghitung Waktu atau Pengukur Jalan Jam
- Arus O/p adalah 10A sampai 400 A.
- Tegangan O/p adalah 28 V DC
- Perbaikan/Rectification 12 pulsa, sebaliknya 24 pulsa
- Kipas yang tahan lama dan terbukti di lapangan
- Desain tidak diatur untuk keandalan & kesederhanaan
- Distorsi harmonik rendah dengan daya input yang higienis
Prinsip Kerja Penyearah Tansformator
Sebuah TRU atau unit penyearah transformator menyatukan fungsi transformator & penyearah menjadi satu kesatuan. Fungsi utama TRU adalah untuk mengubah AC menjadi DC. Konversi ini dikenal sebagai rektifikasi. Berbagai bentuk TRU terutama mencakup selenium oksida, katup busur merkuri, dioda berbasis silikon dan semikonduktor.
Selain mengubah arus alternatif menjadi arus searah, arus ini digunakan sebagai sumber listrik. Penyearah ini mendeteksi api & sinyal radio & nyala api. Selain itu, ini dapat digunakan dalam berbagai aplikasi seperti memberikan daya ke radio, TV, komputer & perangkat lain yang membutuhkan pasokan DC yang stabil.
Selanjutnya, penyearah ini memberikan tegangan yang sangat terpolarisasi yang diperlukan untuk pengelasan. Dalam kondisi seperti itu, suplai sangat penting untuk mengontrol arus keluaran rangkaian. Ini dilakukan dengan memulihkan dioda menggunakan penyearah jembatan (bridge rectifier) yang dapat membawa tegangan keluaran yang dapat dikontrol melalui saklar.
Penyearah sangat membantu dalam industri yang membutuhkan arus tinggi. Oleh karena itu, teknisi harus memastikan untuk menggunakan jenis penyearah yang tepat dalam pengaturan yang tepat.
Diagram Rangkaian Unit Penyearah Transformator

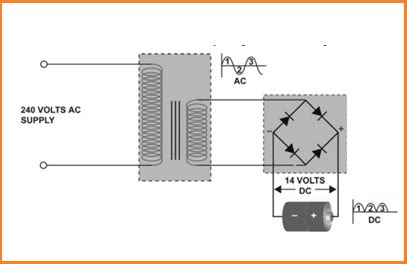

TRU digunakan untuk mengubah AC menjadi DC halus. Diagram rangkaian penyearah transformator yang digunakan dalam pengisi daya baterai mobil ditunjukkan di bawah ini.
Perangkat TRU ini menggunakan 240 VAC & mengubahnya menjadi sekitar 14 VDC untuk pengisian baterai. Proses ini dapat dicapai melalui trafo. Pada awalnya, ia menurunkan tegangan dari AC ke tahap yang wajar dan setelah itu mengubahnya melalui perakitan penyearah jembatan menjadi DC.
Sebagian besar sistem generator AC besar di pesawat berisi unit penyearah transformator yang berkomitmen, yang berfungsi dengan prinsip yang sama, meskipun agak ekstra rumit.
TRU yang dipasang ke pesawat terbang biasanya dapat disuplai oleh AC 3-fase 115 V 400 Hz, dan itu diturunkan melalui trafo wound star-star 3-fase yang diubah menjadi 28 VDC menggunakan perakitan enam-penyearah jembatan. Setelah itu, output daya TRU diumpankan ke batang bus DC pesawat.
Perlindungan dasar dari setiap TRU terutama mencakup arus panas berlebih dan arus balik.
Jenis yang Berbeda
Klasifikasi TRU (transformer rectifier unit) dapat dilakukan berdasarkan suplai input dan output. Yaitu
TRU yang Dioperasikan AC
Supply input dari TRU yang dioperasikan AC adalah tiga fase atau fase tunggal, sedangkan suplai output hingga 100 V DC & 1200 Amp DC.
Unit CPPSM yang Dioperasikan DC
Supply input Unit CPPSM yang Dioperasikan DC hingga 48V DC, sedangkan suplai output hingga 50 V DC & 50 Amps DC.
Unit Penyearah yang Dioperasikan AC / DC
Supply input Unit Penyearah yang Dioperasikan AC / DC adalah suplai AC fase tunggal atau 3 fase jika tidak hingga suplai DC 48 V, sedangkan suplai output hingga 50 V DC & 50 Amps DC.
Penerapan Area Beresiko
Supply input aplikasi area beresiko adalah fase tunggal atau 3 fase sebaliknya hingga suplai DC 48 V, sedangkan suplai output hingga 100 V DC dan 100 Amps DC.
Aplikasi
Aplikasi penyearah transformator terutama mencakup yang berikut ini
- Daya Bus DC Pesawat
- Pesawat bisnis
- Helikopter digunakan untuk tujuan komersial
- Jet lokal & bisnis
- Pesawat yang digunakan di militer
Jadi, ini semua tentang unit penyearah transformator (transformer rectifier). Dari informasi di atas akhirnya, kita dapat menyimpulkan bahwa ini digunakan di bus pesawat, pesawat komersial, transportasi militer, digunakan di militer untuk pelatih dan pejuang, dll.
