Apa itu Kapasitor SMD: Jenis & Aplikasinya

Terkadang, istilah SMD disebut sebagai SMT (surface mounted technology). Jadi kapasitor seperti SMD dapat dirancang dengan teknologi yang berbeda. Kapasitor dari pabrikan teknologi SMD dengan mudah sehingga pembuatan massal dapat dilakukan dengan mudah.

Perancangan kapasitor ini dapat dilakukan termasuk dua buah sadapan sehingga penempatan komponen tersebut pada PCB menjadi sangat mudah. Dengan menggunakan teknologi ini berbagai jenis kapasitor dapat dirancang seperti tantalum dan keramik.

Kemudahan dalam mendesain akan mengurangi biaya komponen. Ini diidentifikasi berdasarkan kode di atasnya. Teknologi ini menggunakan desain modern karena beberapa fitur seperti koneksi fleksibel dan ukurannya yang kecil.

Apa itu Kapasitor SMD?

Definisi: Saat ini, kapasitor yang paling sering digunakan adalah kapasitor SMD karena memiliki beberapa fitur seperti tanpa timah, berukuran kecil dan mudah diatur pada printed circuit board (PCB). Ini sempurna dalam pembuatan volume tinggi. Kinerja kapasitor ini sangat baik, terutama pada RF.

Kapasitor SMD

Kedua konduktor kapasitor ini dapat dipisahkan dengan isolator; isolator ini memainkan peran penting sekaligus menyimpan energi listrik. Fungsi utama kapasitor SMD adalah untuk mengisi daya serta melepaskan supply listrik.

Perancangan kapasitor ini dapat dilakukan dengan menggunakan plat logam dimana plat tersebut dipisahkan oleh bahan dielektrik. Nama kapasitor ini terutama bergantung pada bahan dielektrik yang digunakan dalam kapasitor ini.

Berdasarkan jenis warna yang digunakan pada kapasitor, batas kapasitor dapat dirancang. Jika warna kapasitor elektrolitik kuning, batasnya dirancang dengan warna coklat. Begitu pula jika kapasitor berwarna hitam, bordernya didesain dengan warna silver.

Jenis Kapasitor SMD

Kapasitor SMD diklasifikasikan menjadi beberapa jenis berdasarkan bahan dielektrik yang digunakan seperti berikut.

  • Kapasitor Keramik Multilayer
  • Kapasitor Tantalum
  • Kapasitor Elektrolit

Kapasitor Keramik Multilayer

Pada kapasitor jenis ini, keramik digunakan sebagai bahan dielektrik. Kapasitor ini dinilai berdasarkan sifat listrik keramik. Jadi sifat keramik bersifat multidimensi. Keramik yang digunakan pada kapasitor akan memperkecil ukuran kapasitor dibandingkan dengan jenis lainnya. Dalam kapasitor keramik, berbagai dioksida keramik digunakan seperti barium strontium, barium titanate & titanium dioksida, dll.

Kapasitor Keramik

Koefisien suhu yang diinginkan dapat diperoleh melalui produk dielektrik keramik yang berbeda. Insulasi di kapasitor ini dapat disiapkan dengan bantuan lapisan berbeda dalam bahan dielektrik yang digunakan di antara dua konduktor. Umumnya elektrodanya dilapisi perak sehingga memberikan sifat solder premium untuk kapasitor ini.

Kapasitor Tantalum

Kapasitor tantalum digunakan secara luas untuk memberikan kapasitansi tingkat tinggi dibandingkan dengan kapasitor keramik. Berdasarkan hasil perancangan & kebutuhan kapasitor tersebut, ada beberapa paket yang digunakan untuk merancang kapasitor tersebut. Kapasitor ini memiliki beberapa nilai yang dapat diidentifikasi dengan menandai, standar masing-masing & metode pengkodean.

Kapasitor Tantalum

Kapasitor Elektrolit

Kapasitor elektrolit digunakan dalam desain SMD karena tingkat kapasitansi yang tinggi dan biaya rendah. Kapasitor ini sering kali ditandai dengan tegangan dan nilainya. Pada tipe ini ada dua macam metode yang digunakan.

Metode pertama adalah memasukkan nilai µF sedangkan metode lainnya adalah menggunakan kode. Pada metode pertama, ketika kapasitor diberi tanda 33 dan ditandai dengan 6v maka nilai kapasitor adalah 33 µF dan tegangan yang digunakan 6V.

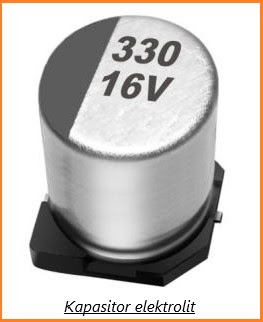

Kapasitor Elektrolit

Kode kapasitor elektrolitik dengan tegangan mereka tercantum di bawah ini.

Kode Kapasitor

Tegangan

E

2.5

G

4

J

6.3

A

10

C

16

D

20

E

25

V

35

H

50

Identifikasi Kapasitor SMD

Kapasitor SMD dapat dikenali berdasarkan warna material bodi keramik.

  • Kapasitor seperti keramik NPO dan COG umumnya tersedia dalam warna putih. Mereka memiliki lebih sedikit kapasitansi yang berkisar dari 1pF hingga 10pF.
  • Kapasitor seperti keramik X7R dan X5R umumnya tersedia dalam warna coklat muda. Kisaran kapasitansi kapasitor ini adalah dari nF hingga µF.
  • Kapasitor seperti keramik Y5V dan Z5U umumnya tersedia dalam warna hitam / coklat tua. Kisaran kapasitansi kapasitor ini ekstrim, namun sangat nonlinier & menghasilkan kapasitansi rendah pada tegangan tinggi.
  • Kapasitansi kapasitor harus diukur dengan hati-hati pada berbagai tegangan.

Ukuran Kapasitor SMD

Ukuran kapasitor SMD dengan pengukuran tercantum di bawah ini.

Ukuran

Ukuran dalam MM

Ukuran dalam Inci

0201

0,6 x 0,3

0,02 x 0,01

0603

1,5 x 0,8

0,06 x 0,03

1206

3,0 x 1,5

0,12 x 0,06

1812

4,6 x 3,0

0,18 x 0,12

0402

1,0 x 0,5

1,0 x 0,5

0805

2,0 x 1,3

0,08 x 0,05

Kelebihan

Keunggulan kapasitor SMD adalah

  • Ukuran kecil
  • Kinerjanya tinggi
  • Tidak ada timah lead
  • Biaya lebih murah
  • Mudah diatur dengan bantuan mesin modern dalam fabrikasi
  • Begitu kecepatan produksi meningkat, maka akan ada kemungkinan pengurangan biaya.

Kekurangan

Kelemahan kapasitor SMD adalah

  • Perbaikan kapasitor ini agak sulit karena ukurannya yang kecil.
  • Ini memiliki kapasitas panas yang rendah.
  • Operasi manual sulit dilakukan karena ukurannya
  • Dapat dengan mudah rusak jika dibawa keluar.

Penggunaan Kapasitor SMD

Aplikasi kapasitor SMD meliputi yang berikut ini.

  • Kapasitor ini digunakan dalam peralatan elektronik yang berbeda karena ukurannya yang lebih kecil dan kemampuannya untuk diatur ke PCB.
  • Jadi, kapasitor SMD dapat diterapkan di hampir semua lokasi pada peralatan elektronik yang dibangkitkan secara massal.

Pertanyaan

1). Apa itu kapasitor SMD?

Kapasitor ini merupakan salah satu jenis komponen elektronik yang didesain dengan isolator yang ditempatkan di antara dua buah konduktor

2). Apakah kapasitor SMT memiliki polaritas?

Kapasitor ini tidak terpolarisasi?

3). Apa yang dimaksud dengan SMT?

SMD berarti perangkat pemasangan permukaan

4). Apa Fungsi Kapasitor Elektrolit?

Kapasitor ini digunakan untuk menghaluskan i/p & o/p filter.

5). Apa saja aplikasi kapasitor tantalum?

Kapasitor ini digunakan di rangkaian S&H. Rangkaian ini mengandalkan arus output rendah untuk mencapai periode tahan lama.

Jadi, ini semua tentang lembar data kapasitor SMD. Kapasitor ini tersedia dalam dua jenis seperti tantalum dan kapasitor keramik. Kapasitor ini memberikan banyak keuntungan yang membantu saat merancang perangkat yang andal dan efisien. Tapi, kedua kapasitor berubah drastis berdasarkan bahan yang digunakan, kinerja dan komposisi.
