Apa itu Megger Test untuk Kabel dan Transformator

Apa itu Megger Test untuk Kabel dan Transformer

Megger test juga disebut sebagai pengujian Resistansi Isolasi (IRT - Insulation Resistance testing) atau Pengujian Peralatan Portabel (PAT - Portable Appliance Testing). Untuk pengujian / tes PAT dikhususkan untuk Inggris, Australia, dan beberapa bagian Eropa, di mana alat test dilakukan di tempat umum seperti hotel, rumah, rumah sakit, toko untuk menguji peralatan listrik untuk melindungi dari kerusakan.

Konsep utama test isolasi sepenuhnya didasarkan pada pengujian Isolasi. Megger testing berasal dari import Mega-Ohm yang merupakan hasil pengukuran untuk mencari test isolasi. Selain itu, perusahaan Megger menyediakan peralatan uji / test untuk pengujian isolasi; test dilakukan pada beberapa kabel listrik atau peralatan listrik.

Apa Perlunya Megger Test?

Semua sistem kelistrikan yang digunakan di berbagai bidang seperti industri, rumah sakit, rumah, mobil, dll, saling berhubungan menggunakan kabel listrik. Seseorang harus memastikan bahwa sambungan dibuat dengan benar menggunakan kabel listrik untuk insulasi yang baik guna melindungi dari kerusakan internal atau eksternal sistem kelistrikan.

Untuk memeriksa apakah sambungan dibuat dengan sempurna, kita bisa menggunakan alat listrik bernama megger. Dalam pengujian isolasi, kami mengirim tegangan tes ke bawah melalui sistem kelistrikan, untuk memeriksa apakah ada kebocoran arus yang mengalir melalui kabel terisolasi dari semua peralatan mesin.

Untuk melakukan itu, kami mengirim tegangan yang lebih tinggi dari standar dalam banyak kasus untuk menguji tekanan kabel dan untuk melihat seberapa baik perilakunya.

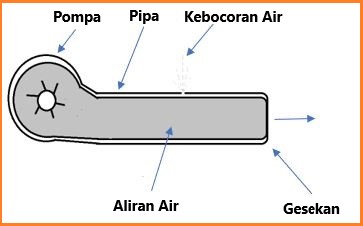

Sebuah analogi yang baik dalam kehidupan sehari-hari adalah pipa ledeng di rumah dan air kita, di mana tukang ledeng akan memeriksa apakah ada kebocoran air saat membuat tembok rumah. Misalnya, jika kita menganggap pipa air dengan pengukur tekanan di atasnya dan pompa di ujungnya. Pipa ditutup di sisi lain.

air-mengalir-dalam-pipa

Contoh (i): Seorang tukang ledeng ingin menunjukkan bahwa pipa tersebut tidak bocor, ia akan memberikan tekanan kecil pada pipa. Perpipaannya mungkin baik-baik saja, yang berarti tidak ada kebocoran.

Contoh (ii): Jika dia memberikan tekanan yang lebih besar, untuk mengetahui cacatnya. Jika ada lubang kecil di pipa dan air mengalir di dalam pipa, maka akan terjadi kebocoran. Ini berarti ada kehilangan air, dan ada defleksi penunjuk di pengukur tekanan, berdasarkan ini dia dapat mendeteksi dan memperbaiki masalah.

Dengan cara yang sama, jika kita melakukan uji tekanan dalam sistem kelistrikan, kita menerapkan tegangan tinggi & pengukur tekanan digunakan untuk mengukur resistansi di mana kita mengikuti hukum Ohm.

Apa Isolasi Yang Baik?

Menurut hukum ohm

      V = IR …… (1)

V = Tegangan; I = Arus Mengalir; R = Resistensi.

      R = V / I …… (2)

Jika kita menganggap tegangan "V" konstan, dan "I" bervariasi maka "R" bervariasi.

Mirip dengan contoh pipa di kawat

Dimana isolasi = pipa pembawa air

arus-mengalir-dalam-kabel-kabel

Contoh (i): Jika kita memiliki sedikit aliran arus saat menerapkan tegangan konstan, maka resistansi akan turun.

Contoh (ii): Jika kita tidak memiliki aliran arus, resistansi akan tinggi. Sebagai alternatif, ketika kita melakukan pengujian tekanan dalam sistem kelistrikan, nilai resistansi yang lebih tinggi harus dipertahankan. Bagaimana kondisi isolasi yang baik?

Apa itu Megger Testing?

Megger adalah sebuah alat kelistrikan yang digunakan untuk menguji resistansi isolasi dan lilitan mesin untuk melindungi semua peralatan listrik dari kerusakan besar.

Prosedur Megger Test

Untuk mengukur kebocoran listrik pada kawat, kita melewatkan arus melalui perangkat kemudian; kita memverifikasi tingkat isolasi listrik di perangkat apa pun seperti motor, kabel, dan transformator. Hasil ini dapat diukur dalam Mega ohm.

Prinsip Kerja dari Megger

  • Untuk sistem kelistrikan yang tegangannya tinggi, pengujiannya membutuhkan 1000V sampai 5000V.
  • Sambungan kumparan defleksi harus seri, agar arus yang mengalir, uji rangkaian.
  • Rangkaian ini terhubung dengan coil PC di atasnya.
  • Untuk melindungi rangkaian, dua resistor (Resistor Coil Arus & Resistor Coil Tekanan) dihubungkan secara seri dan juga
  • menggunakan dua kumparan seperti kumparan kontrol & kumparan defleksi.
  • Dalam megger yang dioperasikan secara manual, tegangan uji dihasilkan oleh efek EMI.
  • Ketika tegangan meningkat, maka penunjuk defleksi menunjukkan hingga tak terbatas. Begitu pula jika arus bertambah defleksi
  • penunjuk menunjukkan nol.

Karena itu

Torsi α Tegangan,… .. (3)

Torsi α 1/Arus. …. (4)

Jika terjadi korsleting, penunjuk menunjukkan 0 pembacaan.

Diagram Blok Megger

Megger Test untuk Kabel

Test resistansi isolasi untuk kabel menggunakan megger merupakan uji kontinuitas, dimana daya rangkaian dalam keadaan mati.

Misalnya, jika kabel berkapasitas 5Amps, kita dapat mengirim arus kurang dari atau sama dengan 5Amps dan tidak lebih dari itu. Jika kami mengirim lebih dari 5Amps ini dapat menyebabkan kegagalan kabel. Oleh karena itu kami melakukan uji tahanan isolasi, untuk mengetahui seberapa besar resistansi atau hambatan yang dapat ditahannya.

Resistansi isolasi selalu diukur dalam Mega Ohm. Alat yang digunakan untuk mengukur IR (Insulation Resistance) dikenal sebagai Megger.

Kabel Pembawa Arus

Penerapan kabel ini adalah sistem tenaga, di mana kami melakukan uji IR untuk pemeliharaan sistem yang benar. Sehingga kita dapat mengetahui nilai IR untuk kinerja yang lebih baik.

Uji Megger untuk kabel

Konstruksi

Megger adalah generator DC. Ini terdiri dari tiga terminal

  • Terminal jalur (Line),
  • Terminal pelindung (Guard),
  • dan terminal bumi (Earth).

Pada rangkaian di atas, pelindung dihubungkan di atas isolator, terminal saluran / line dihubungkan ke konduktor, yang akan diuji, dan pin bumi adalah grounded.

Resistensi Tinggi = Isolasi Tinggi = Tidak ada aliran arus.

Langkah

  • Hubungkan rangkaian seperti yang dijelaskan di atas.
  • Tekan tombol test pada megger, megger akan menghasilkan arus.
  • Arus ini mengalir melalui kabel, skala resistansi dicatat yang berkisar antara 35 hingga 100 Mega Ohm.
  • Perhatikan untuk mempertahankan kontak ini selama 30 hingga 60 detik.
  • IR yang dapat diterima untuk kabel listrik = 1 Mega Ohm untuk 1000 V.

Hasil

Jika jarak yang ditampilkan adalah antara 35 hingga 100 Mega Ohm, itu berarti isolator yang baik.

Megger Test untuk Transformator

Trafo adalah perangkat listrik, yang didasarkan pada prinsip induksi timbal balik. Uji IR (Insulation Resistance) dilakukan untuk memastikan tidak ada kebocoran fluks pada trafo.

megger-test-untuk-transformator

Prosedur bekerja

Berikut langkah-langkah pengujian insulasi pada Transformator,

  • Langkah 1 : Lepas semua koneksi terminal.
  • Langkah 2: Sambungan antara dua terminal megger dan LV – Low Voltage dan HV – High Voltage bushing studs dari transformator dibuat. Sehingga kita bisa mencatat rentang nilai IR antara LV - HV.
  • Langkah 3: Sambungan antara kabel megger ke transformator kutub bushing tegangan tinggi dan terminal bumi transformator dibuat. IR diukur antara belitan trafo dari Tegangan Tinggi -ground.
  • Langkah 4: Ketika lead megger terhubung ke transformator stud bushing Tegangan Rendah dan terminal bumi transformator. IR diukur antara belitan Tegangan Rendah -ground.

Hasil

  • Nilai IR dicatat setiap 10 detik, 15 detik, dan 1 menit.
  • Ketika tegangan yang diberikan meningkat, nilai isolasi resistansi (IR) juga meningkat.
  • Koefisien Absorpsi diberikan sebagai nilai 1 menit / 15 detik.
  • Polarisasi indeks adalah nilai 10 menit / nilai 1 menit

Tindakan Keamanan saat Melakukan Megger Test

  • Gunakan megger untuk resistansi yang lebih tinggi
  • Saat perangkat dalam mode pengujian atau test, jangan sentuh kabelnya.
  • Pastikan sistem kelistrikan terputus sebelum megger terhubung.

Kelebihan / Keuntungan dari Megger Test

Manfaat instrumen megger untuk aplikasi pengujian adalah

  • Kegagalan darurat dalam sistem tenaga dapat dikurangi
  • Perbaikan dapat diprediksi sebelumnya
  • Prediktivitas menyebabkan perpanjangan umur sistem kelistrikan, yang sedang diuji.

Di sini, kami telah menjelaskan mengapa kami melakukan resistansi isolasi atau pengujian megger untuk sistem kelistrikan, dan juga kami telah melihat prosedur pengujian resistansi atau megger dan hasilnya dilakukan pada kabel dan transformator, beserta tindakan pencegahan dan keuntungannya.
