Komunikasi Saluran Listrik (Power Line Communication - PLC): Prinsip Kerja & Aplikasinya

Power Line Communication (PLC) atau Power Line Carrier Communication (PLCC) dapat membangun sistem secara ekonomis dan cepat dengan menggunakan jaringan suplai listrik sebagai jaringan komunikasi.

Teknologi jaringan PLCC menggunakan saluran listrik yang ada karena media komunikasinya meniadakan kebutuhan untuk memasang kabel guna mengaktifkan konektivitas di antara produk yang dicolokkan ke sumber listrik AC.

Power Line Carrier Communication adalah teknologi jaringan yang menggunakan sumber daya minimum sekaligus memberikan manfaat maksimal. Ini banyak digunakan untuk tujuan komunikasi industri. Penjelasan singkat tentang PLCC dibahas di bawah ini.

Apa itu Power Line Carrier Communication?

Power Line Carrier Communication (PLCC) atau Power Line Communication (PLC) adalah salah satu teknologi yang digunakan untuk mengirim dan menerima sinyal yaitu sinyal komunikasi. PLCC juga dikenal sebagai komunikasi utama, saluran pelanggan digital saluran listrik, dan jaringan saluran listrik.

Frekuensi shift keying (FSK), amplitude shift keying (ASK) , OFDM (Orthogonal Frequency Division Multiplexing), dan phase-shift keying (PSK) adalah beberapa teknik modulasi yang digunakan untuk tujuan komunikasi.

Diagram Rangkaian Power Line Communication

Diagram rangkaian komunikasi saluran listrik terdiri dari kabel koaksial, relai pelindung, saluran transmisi, saluran trap, saluran tuner, kumparan saluran, dan kapasitor kopling. Diagram rangkaian komunikasi saluran listrik ditunjukkan pada gambar di bawah ini.

Diagram rangkaian Power Line Communication

Kabel Coaxial: Kabel coaxial adalah salah satu jenis kabel listrik yang membawa sinyal frekuensi tinggi dengan kerugian rendah.

Alat Pelindung: Alat ini digunakan untuk melindungi perangkap gelombang atau perangkap jalur dari kerusakan.

Line Trap: Line trap atau perangkap jalur digunakan untuk mencegah kehilangan daya sinyal pembawa yang tidak diinginkan dan juga mencegah transmisi sinyal pembawa. Perangkap jalur juga dikenal sebagai perangkap gelombang dan tersedia untuk aplikasi pemblokiran frekuensi pita lebar dan frekuensi pita sempit.

Line Tuner: Line tuner dihubungkan dengan kapasitor kopling secara seri.

Drain Coils: Tujuan dari saluran coil pada gambar di atas adalah untuk memberikan impedansi tinggi dan rendah ke frekuensi pembawa dan frekuensi daya.

Kapasitor Kopling: Fungsi kapasitor kopling adalah untuk memberikan impedansi tinggi dan rendah ke frekuensi daya dan sinyal pembawa.

Diagram Blok Pemancar dan Penerima Power Line Communication

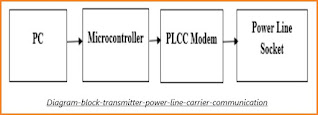

Diagram blok pemancar PLCC terdiri dari PC, mikrokontroler, modem PLCC, dan soket saluran listrik. Diagram blok pemancar PLCC ditunjukkan pada gambar di bawah ini.

Diagram Power line communication

PC: PC di blok pemancar PLCC bertindak sebagai host untuk pemancar dan penerima.

Mikrokontroler: Mikrokontroler digunakan untuk mengontrol peralatan rumah tangga

Modem PLCC: Modem PLCC adalah modul komunikasi pembawa saluran listrik yang bertindak sebagai transceiver.

Untuk mengontrol peralatan rumah tangga, perintah dikirim oleh komputer ke mikrokontroler. Mikrokontroler menerima perintah dan mengubah informasi menjadi sinyal digital serial. Setelah itu, data digital serial dikirim ke modem PLCC.

Sinyal data digital serial diubah menjadi sinyal ASK (Amplitude shift Keying) oleh modem PLCC dan data sinyal ASK tersebut digabungkan ke soket saluran listrik.

Diagram Blok receiver Power line communication

Gambar di atas adalah diagram blok penerima PLCC. Di bagian penerima, soket saluran listrik memberikan sinyal ASK ke modem PLCC. Modem PLCC mengubah sinyal ASK yang diterima menjadi sinyal digital serial dan mengirimkan data sinyal digital tersebut ke mikrokontroler untuk memberikan perintah kepada driver relay agar dapat mengontrol peralatan tertentu.

Karakteristik Power Line Channel

Karakteristik saluran PLCC adalah

Impedansi Karakteristik: Impedansi karakteristik saluran transmisi diberikan oleh

Z0 = √L/√C

Di mana 'L' adalah induktansi dan 'C' adalah kapasitansi. Satuan induktansi adalah Henry (H) dan satuan kapasitansi adalah Farad (F). Untuk komunikasi saluran listrik bervariasi dari 300 hingga 800 ohm.

Atenuasi: Atenuasi diukur dalam desibel (dB) dan kerugian atenuasi terjadi pada trap line, tuner, dan saluran listrik karena ketidakcocokan impedansi, kopling, kerugian restriktif, dan kerugian lainnya.

Noise: Di sisi penerima, rasio sinyal terhadap kebisingan (S/N) tinggi.

Bandwidth: Rentang bandwidth dari 1000 Hz hingga 1500 Hz untuk tujuan relay dan rentang bandwidth dari 500 Hz hingga 600 Hz untuk FSK (Frequency Shift Keying).

Adaptor Jaringan Saluran Listrik

Beberapa adapter jaringan saluran listrik terbaik adalah

Actiontec 500: Ini sangat kompak dalam konstruksi dan tidak memiliki dukungan Gigabit Ethernet

Linksys PLEK 500: Menawarkan latensi yang relatif rendah dan sering kali menutupi kedua soket. Itu tidak memiliki outlet pass-through

Netgear PLP 1200-100PAS: Ini mempertahankan kecepatan jarak jauh dan mode hemat dayanya menyebabkan penurunan

Comtrend Bridge: Sangat cocok untuk sistem kamera keamanan

Comtrend GCA 6000: Menggunakan protokol ghn yang kurang populer dan tidak akan berfungsi dengan TV kabel atau internet

Zyxel-AV2000: Relatif mudah dikonfigurasi dan memberikan kinerja dunia nyata yang baik

TP-Link AV1000: Ini tidak akan memblokir outlet lain dan memiliki fitur Wi-Fi dual-band built-in

TP-Link AV1300: Sangat cocok untuk streaming video 4K

Aplikasi

Kegunaan dari Power Line Communication adalah

  • Jaringan transmisi dan distribusi
  • Kontrol dan otomatisasi rumah
  • Hiburan
  • Telekomunikasi
  • Sistem keamanan
  • Pembacaan meteran otomatis
  • Telemetri
  • Teleponi
  • Relay pelindung

Keterbatasan

Keterbatasan power line communication adalah

  • Ini membutuhkan rasio signal-to-noise yang tinggi
  • Komunikasi saluran listrik tidak aman

Kelebihan

Keuntungan dari power line communication adalah

  • Kompleks
  • Keandalan
  • Hemat biaya
  • Atenuasi lebih rendah

Pertanyaan

1). Apa tujuan PLCC?

Di antara gardu listrik, power line communication digunakan untuk telekomunikasi, pemantauan dan perlindungan pada tegangan tinggi.

2). Apa itu komunikasi operator?

Komunikasi pembawa membawa informasi sinyal frekuensi tinggi sebagai gelombang elektromagnetik melalui ruang angkasa.

3). Apa itu sistem pembawa (carrier)?

Sistem pembawa adalah jenis sistem telekomunikasi yang mengirimkan informasi sinyal suara dan video.

4). Apa contoh carrier?

Karya pos yang mengirimkan surat adalah contoh jasa kurir.

5). Apa itu soket PLCC?

Soket PLCC digunakan untuk koneksi antara PCB dan IC.

Dalam artikel ini apa itu power line carrier communication (PLCC), aplikasi, kelebihan, kekurangan, pemancar, dan diagram blok penerima PLCC, adaptor jaringan saluran listrik terbaik dibahas.
