Apa itu Pengujian Transformator dan Jenisnya

Alat listrik yang dapat mentransfer energi listrik dari satu rangkaian ke rangkaian lainnya (tanpa sambungan) dengan cara induksi timbal balik antar lilitan disebut trafo. Ia bekerja berdasarkan prinsip induksi elektromagnetik. Trafo terdiri dari lilitan primer dan lilitan sekunder. Ini digunakan untuk menambah atau mengurangi level tegangan suatu rangkaian.

Dalam keseluruhan sistem distribusi kelistrikan, trafo merupakan bagian utama. Jika trafo tidak berfungsi dengan baik, maka seluruh sistem distribusi dapat rusak dan tidak ada peluang untuk mentransfer energi listrik. Rangkaian listrik dapat rusak karena kegagalan mekanis, kerusakan listrik, kerusakan panas, dan deformitas belitan.

Jadi, fungsi transformator harus diperiksa dengan menggunakan proses pengujian trafo untuk menghindari kegagalan. Pengujian transformator dapat dilakukan untuk mengetahui spesifikasi, dan kinerja dari suatu transformator listrik. Untuk memenuhi desain dan spesifikasi spesifik, pengujian trafo harus dilakukan selama proses pembuatan.

Jenis Pengujian Transformator

Untuk mengurangi kegagalan listrik, kegagalan mekanis, deformasi belitan, kegagalan termal dan kerusakan isolasi transformator, pengujian transformator harus dilakukan. Pengujian trafo dapat dilakukan dalam berbagai jenis. Mereka,

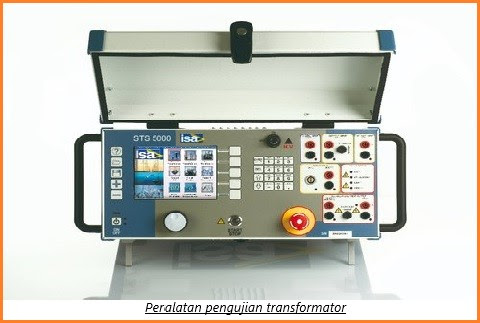

peralatan pengujian transformator
  • Tes rutin
  • Jenis tes
  • Tes khusus
  • Tes pra-commissioning
  • Tes pemantauan berkala atau kondisi
  • Tes darurat.

Pengujian Transformator Dilakukan di Pabrik

Test transformer dilakukan di pabrik meliputi berikut ini.

transformator-pada-pabrik

Jenis Tes

Pengujian jenis transformator dilakukan untuk memverifikasi apakah transformator dirancang sesuai harapan pelanggan dan spesifikasi desain. Jadi, trafo harus melalui jenis pengujian ini selama pembuatan itu sendiri.

Untuk memastikan ekspektasi desain Pelanggan, trafo harus melalui beberapa jenis pengujian. Pengujian ini dilakukan dalam unit prototipe atau unit individu di banyak produksi. Pengujian jenis trafo memverifikasi dan mengkonfirmasi desain dasar trafo di banyak produksi.

Pengujian jenis transformator meliputi pengukuran berbagai spesifikasi transformator. Mereka,

  • Mengukur resistansi belitan trafo
  • Pengujian rasio belitan transformator
  • Pengujian kelompok vektor transformator
  • Mengukur tegangan impedansi transformator
  • Mengukur impedansi hubung singkat transformator
  • Mengukur rugi-rugi transformator (termasuk uji hubung singkat)
  • Mengukur kerugian tanpa beban dan arus transformator (termasuk uji sirkuit terbuka)
  • Mengukur resistansi isolasi transformator
  • Tes dielektrik
  • Pengujian kenaikan suhu transformator
  • Uji tap changer tanpa beban
  • Tes vakum pada tangki dan radiator

Tes Rutin

Untuk memverifikasi dan memastikan kinerja operasional transformator, pengujian rutin dilakukan pada transformator di banyak produksi. Pengujian ini harus dilakukan pada setiap unit manufaktur. Pengujian ini mencakup semua pengujian kecuali pengujian kenaikan suhu dan pengujian vakum. Mereka,

  • Mengukur resistansi belitan trafo
  • Pengujian rasio belitan transformator
  • Pengujian kelompok vektor transformator
  • Mengukur tegangan impedansi transformator
  • Mengukur impedansi hubung singkat transformator
  • Mengukur rugi-rugi transformator (termasuk uji hubung singkat)
  • Mengukur kerugian tanpa beban dan arus transformator (termasuk uji sirkuit terbuka)
  • Mengukur resistansi isolasi transformator
  • Tes dielektrik
  • Uji tap changer tanpa beban
  • Uji tekanan oli untuk memeriksa kebocoran pada sambungan dan gasket pada trafo

Tes Khusus

Tes khusus membantu memberikan informasi yang berguna bagi pengguna. Pengujian ini dilakukan selama perawatan dan pengoperasian transformator.

Beberapa pengujian khusus yang dilakukan selama perawatan trafo adalah,

  • Tes dielektrik transformator
  • Uji hubung singkat pada transformator
  • Mengukur impedansi transformator urutan-tiga dan urutan-nol
  • Pengukuran tingkat kebisingan akustik dari pengukuran.
  • Mengukur harmonisa arus tanpa beban pada transformator
  • Mengukur jumlah pengambilan daya oleh pompa oli dan kipas di rangkaian
  • Pengukuran beberapa komponen pada rangkaian seperti relay buchholz, alat pelepas tekanan, indikator suhu, sistem pengawetan oli dan masih banyak lagi.

Pengujian Transformer Dilakukan di Tempat

Tes transformator dilakukan di lokasi meliputi berikut ini.

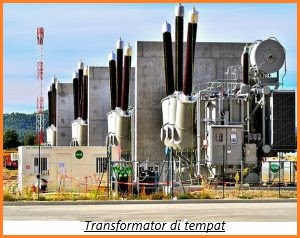

transformator di tempat

Tes Pra-commissioning

Pengujian yang dilakukan sebelum pesanan atau otorisasi transformator di lokasi disebut pengujian pra-commissioning. Tes ini membantu untuk memeriksa proses pemasangan dan membandingkan hasil trafo selama tes pabrik.

Uji pra-commissioning transformator meliputi,

  • Pemeriksaan operasional sistem proteksi
  • Pengukuran resistansi isolasi (IR)
  • Pengukuran busing kapasitor
  • Pengukuran rasio tegangan (rasio putaran)
  • Pengukuran kelompok vektor atau polaritas transformator
  • Mengukur resistansi belitan
  • Pengukuran getaran trafo
  • Uji keseimbangan magnet transformator
  • Ukuran Respon Balance Frekuensi (FRA) dari transformator
  • Pengukuran titik netral mengambang
  • Ukuran impedansi hubung singkat dan arus magnetisasi transformator
  • Pengukuran operasional di OLTC'S
  • Pengukuran stabilitas diferensial, REF transformator
  • Pengukuran bushing current transformer (BCT'S)

Tes Pemantauan Berkala / Kondisi

Pengujian ini digunakan untuk meningkatkan kinerja dan memeriksa kondisi trafo secara berkala. Kondisi trafo diperiksa secara berkala apakah memenuhi persyaratan pelanggan. Pengujian ini dilakukan di lokasi setelah pengoperasian transformator secara rutin seperti mingguan, bulanan, dan tahunan. Rencana perawatan berkala trafo tergantung pada jenis trafo yang digunakan.

Pengujian ini membantu mendeteksi kesalahan selama tahap awal dengan memantau kinerja transformator secara berkala. Misalnya pada pengukuran resistansi isolasi transformator jika nilainya turun di bawah normal, hal tersebut menunjukkan bahwa cacat tersebut pada tahap awal.

Tes Darurat

Pengujian ini dilakukan di lokasi untuk memeriksa masalah atau kerusakan transformator selama operasi. Misalnya pengukuran suhu tinggi meskipun ventilator bekerja secara efisien, dan juga mencakup pengukuran resistansi pada belitan dan analisis oli yang digunakan dalam pendinginan transformator.

Pertanyaan

1). Apa perlunya pengujian trafo?

Untuk memeriksa atau mengkonfirmasi spesifikasi dan kinerja trafo sesuai kebutuhan konsumen.

2). Bagaimana cara merawat trafo?

Perawatan trafo dapat dilakukan dengan cara memeriksa kebocoran oli trafo.

  • Dengan menggunakan metode filtrasi, debu, kotoran, endapan, lumpur, dan kotoran dapat dihilangkan
  • Pemantauan berkala terhadap koneksi longgar di kedua sisi belitan
  • Busing harus dibersihkan dengan benar untuk menghindari retakan
  • Analisis gas terlarut secara berkala harus dilakukan.

3). Apa tujuan pengukuran resistansi isolasi pada transformator?

Penting untuk mengukur resistansi isolasi antara belitan primer dan sekunder (HV dan LV) dengan memperhatikan pembumian.

4). Apa tujuan pengukuran resistansi belitan?

Tes ini digunakan untuk memastikan bahwa resistansi dari semua fasa sesuai dengan nilai desain. Ini mengukur resistansi gulungan primer dan sekunder.

5). Jenis relay apa yang digunakan dalam proteksi transformator?

Relay Buchholz digunakan untuk melindungi trafo dari kerusakan yang terjadi di dalam trafo seperti korsleting, gangguan lilitan, kerusakan isolasi, dll.

Jadi, ini semua tentang jenis pengujian transformator. Tujuan dari pengujian trafo adalah untuk memeriksa kinerja trafo selama pembuatan sesuai spesifikasi pengguna.
